旋转列管式一级干燥设备

XLGJ型旋转列管式一级干燥设备既可用高温导热油也可用蒸汽作热介质，在轻质碳酸钙和活性轻质碳酸钙干燥中应用很成功。其结构如图6所示。由中空轴、封头及管束组成的旋转列管，靠两端轴承座水平支撑在轴承支架上，靠传动机构带动旋转。为消除列管的热膨胀，一端轴承固定，另一端可以自由伸缩。管束四周有固定在支架上的一系列角度不同的抄板，热介质(油或蒸汽)由供应管道及金属软管经热介质进口旋转接头进入转动的列管，完成传热的热介质(油或冷凝水)经另一端的出口旋转接头和金属软管送回到热介质的循环或回收系统。

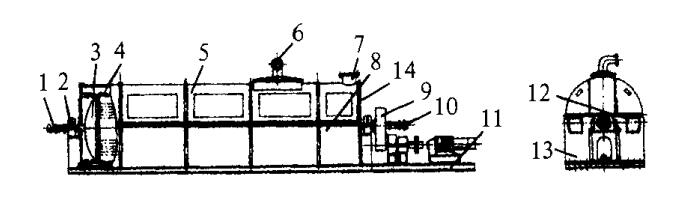

1一热介质进口旋转接头；2一轴承座；3一选择列管；4一抄板及支架；5一上机壳；6一排湿气出口；7一进料口；8一下机壳；9一传动装置；1O一热介质出口旋转接头；11一机座 12一出料口；13一出料端盖；14一入料端盖
图6旋转列管式一级干燥设备结构图
旋转列管在固定的带保温层的机壳内旋转，机壳的下壳体横断面内表面是与转子同心的半圆，上壳体为椭圆形，以便让干燥过程产生的蒸汽有足够的流动空间，上机壳的一侧开有一排活门，供调试和检修操作使用。
