1.1 带式串闪蒸二级干燥工艺及设备 其工艺流程如图 1所示 。



1， 9一鼓风机； 2一热风炉； 3一滤饼贮槽； 4一挤条机； 5一带式干燥机；

6一输送机； 7一双搅喂料机 ； 8一旋转闪蒸干燥机 ； 11 一袋滤器；

1 3， 1 6， 1 9一烟 囱 ； 1 0，1 4， 1 7一旋风分离器 ； 1 2， 1 5， 1 8一 引风 机

图 1 带式串闪蒸干燥工艺流程图

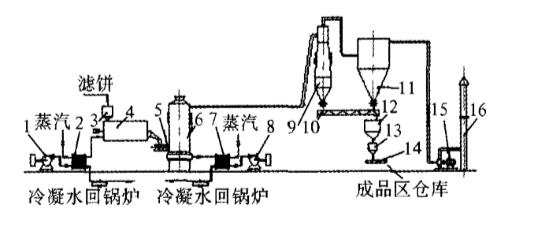

1.2 桨叶式 串闪蒸二级干燥工艺及设备 其工艺流程如图2所示。



1， 8一鼓风机 ； 2， 7一板式换热器 ； 3一滤饼贮斗 ； 4一桨 叶式 干燥 机；

5一螺杆加料机 ； 6一旋转闪蒸干燥机 ； 9一旋风分 离器 ； 1 0一 螺旋 输送

机 ； 11 ～袋滤器 ； 12～成 品仓 ； 13～包装机 ； 14～成 品输 送机 ；

1 5一引风机 ； 16一烟 囱

图2 桨叶式串闪蒸二级干燥工艺流程图

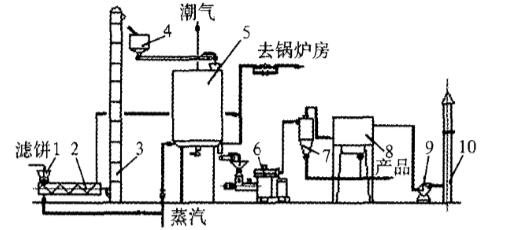

1.3 双螺旋串盘式二级干燥工艺及设备



 双螺旋串盘式二级干燥制取纳米级碳酸钙工艺流程见图3。



1一粉碎机； 2一双螺旋输送干燥机 ； 3一斗式提升机； 4一电子皮带称； 5一盘式干燥机； 6一打散机； 7一旋风分离器；

8一袋 滤器 ； 9一引风机 ； 1 O一 烟囱

图3 双螺旋串盘式二级干燥制取纳米级碳酸钙工艺流程图



采用双螺旋串盘式二级干燥工艺特点： 1)一级 干燥选用双螺旋输送干燥机，以蒸汽或导热油为热 源， 输送含水分物料， 并预干燥， 半干产品易于输送、 提升， 实现盘式干燥进料与热量消耗自动控制； 2) 二级干燥采用连续盘式干燥机 ， 以蒸汽或导热油为 热源， 温度易于控制， 不超温。该设备具有效率高、 能耗低、 占地面积小、 配置简单、 操作方便、 操作环境 好等优点， 因设备上层为湿物料， 产品粉尘小， 不采 用回收装置即可达到环保要求， 设备先进可靠， 产品 质量有保证。
